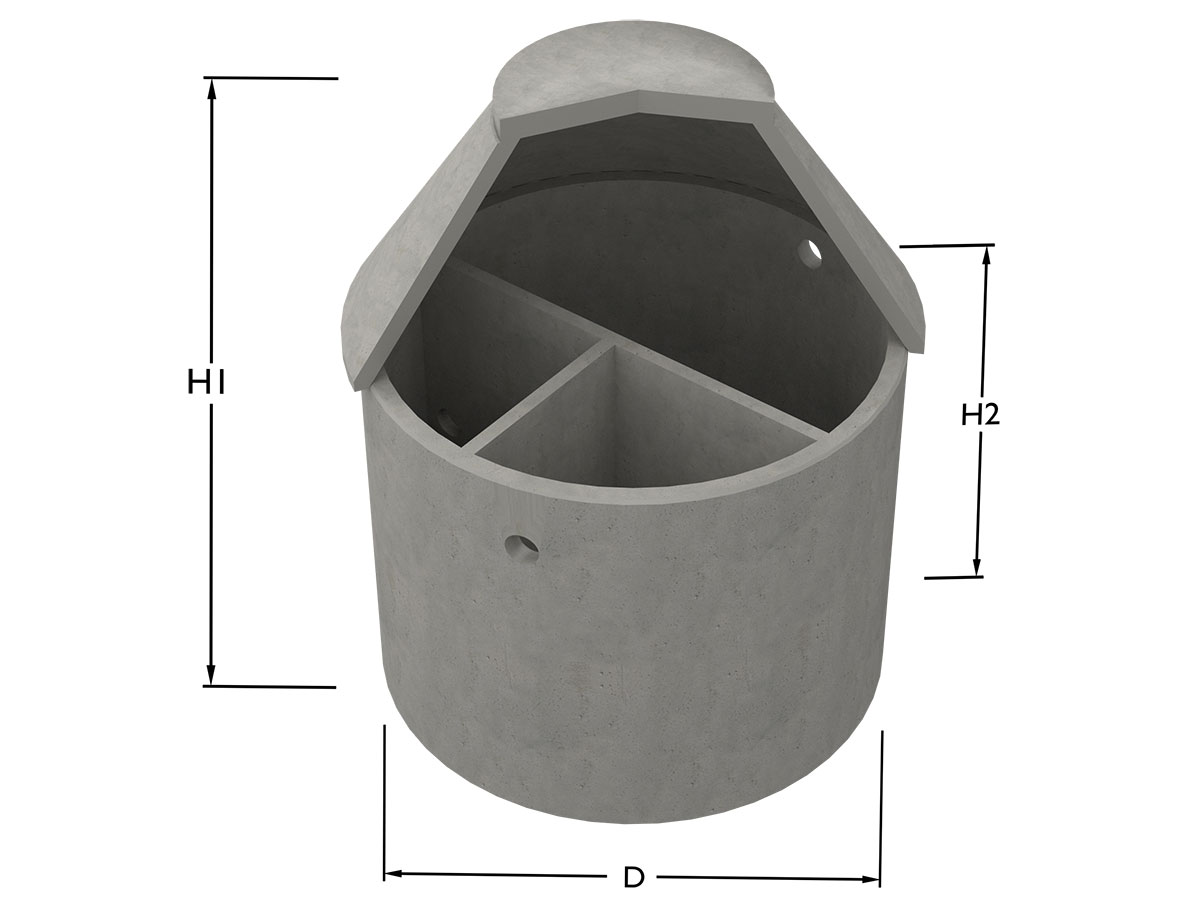

Tranåsbrunnen - Slamavskiljare (Trekammarbrunnar) i stålfiberbetong | ||||
---|---|---|---|---|
Volym | 1 m³ | 2 m³ | 4 m³ | 6 m³ |
Antal brunnar | 1 | 1 | 2 | 3 |
Innerdiameter | 1 630 mm | 1 630 mm | 1 630 mm | 1 630 mm |
Ytterdiameter | 1 750 mm | 1 750 mm | 1 750 mm | 1 750 mm |
Vikt | 2 150 kg | 2 600 kg | 5 200 kg | 7 800 kg |
Vikt tyngsta del | 1 250 kg | 1 800 kg | 1 800 kg | 1 800 kg |
Bygghöjd | 1 780 mm | 2 200 mm | 2 200 mm | 2 200 mm |
Inloppshöjd | 710 mm | 1 200 mm | 1 200 mm | 1 200 mm |
Typ | BDT | BDT + KL | BDT + KL | BDT + KL |
Kapacitet | 1 hushåll | 1 hushåll | 2 hushåll | 3 hushåll |
Läggningsanvisningar:
Läggningsanvisning TranåsBrunnen 1 kbm
Läggningsanvisning TranåsBrunnen 2 kbm
Läggningsanvisning TranåsBrunnen 4 kbm
Läggningsanvisning TranåsBrunnen 6 kbm
Tranåsbrunnen XL- Slamavskiljare (Trekammarbrunnar) 5-9 kbm | |||||
---|---|---|---|---|---|
Volym | 5 m³ | 6 m³ | 7 m³ | 8 m³ | 9 m³ |
Antal brunnar | 1 | 1 | 1 | 1 | 1 |
Innerdiameter | 2 280 mm | 2 280 mm | 2 280 mm | 2 280 mm | 2 280 mm |
Ytterdiameter | 2 450 mm | 2 450 mm | 2 450 mm | 2 450 mm | 2 450 mm |
Vikt | 5 300 kg | 5 900 kg | 6 300 kg | 7 070 kg | 7 470 kg |
Vikt tyngsta del | 3 800 kg | 4 400 kg | 4 800 kg | 4 400 kg | 4 800 kg |
Bygghöjd | 2 300 mm | 2 600 mm | 2 840 mm | 3 100 mm | 3 340 mm |
Inloppshöjd | 1 420 mm | 1 720 mm | 1 960 mm | 2 220 mm | 2 460 mm |
Typ | BDT + KL | BDT + KL | BDT + KL | BDT + KL | BDT + KL |
Läggningsanvisningar:
Läggningsanvisning TranåsBrunnen XL 5 -7 kbm
Tranåsbrunnen XL- Slamavskiljare (Trekammarbrunnar) 10-18 m³ | |||||
---|---|---|---|---|---|
Volym | 10 m³ | 12 m³ | 14 m³ | 16 m³ | 18 m³ |
Antal brunnar | 2 | 2 | 2 | 2 | 2 |
Innerdiameter | 2 280 mm | 2 280 mm | 2 280 mm | 2 280 mm | 2 280 mm |
Ytterdiameter | 2 450 mm | 2 450 mm | 2 450 mm | 2 450 mm | 2 450 mm |
Vikt | 9 800 kg | 10 850 kg | 11 600 kg | 13 120 kg | 13 820 kg |
Vikt tyngsta del | 3 600 kg | 4 150 kg | 4 600 kg | 4 400 kg | 4 800 kg |
Bygghöjd | 2 300 mm | 2 600 mm | 2 840 mm | 3 100 mm | 3 340 mm |
Inloppshöjd | 1 370 mm | 1 670 mm | 1 910 mm | 2 170 mm | 2 410 mm |
Typ | BDT + KL | BDT + KL | BDT + KL | BDT + KL | BDT + KL |
Läggningsanvisningar:
